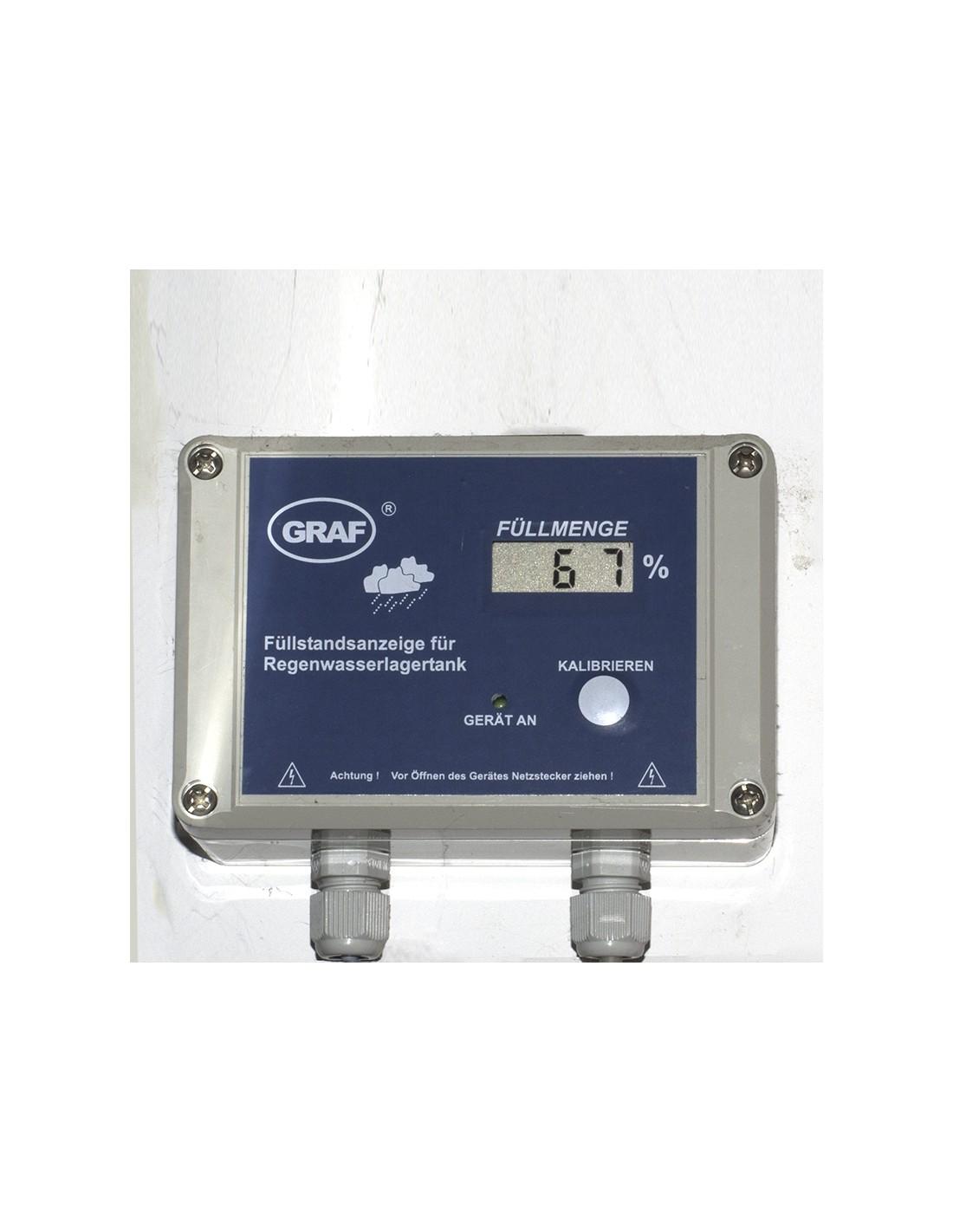

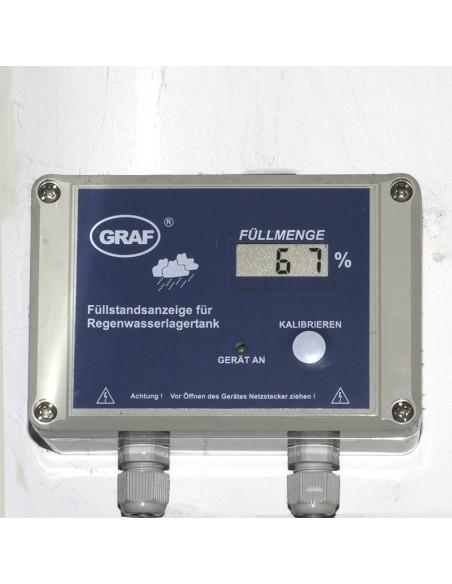

Indicateur de niveau GRAF

Description

L’indicateur de niveau GRAF permet de visualiser en temps réel le niveau de remplissage d’une cuve. L’affichage indique le pourcentage de remplissage (%), une cuve pleine correspondant à 100 %.

Principe de fonctionnement

L’appareil fonctionne à partir du signal émis par une sonde capacitive installée à l’intérieur de la cuve CELESTO.
Les fils de la sonde sont reliés à un boîtier de raccordement, généralement installé sur la partie supérieure du filtre CELESTO ou sur la rehausse.
Ce boîtier est ensuite connecté à l’afficheur placé à proximité de la pompe (longueur maximale du câble : 20 m).

Compatibilité

L’indicateur de niveau GRAF est particulièrement adapté aux installations équipées de pompes dépourvues de sonde capacitive intégrée, telles que la pompe HAY RAIN N de KSB ou une pompe immergée
